Automatyka do bram

ZSAK 01.600S

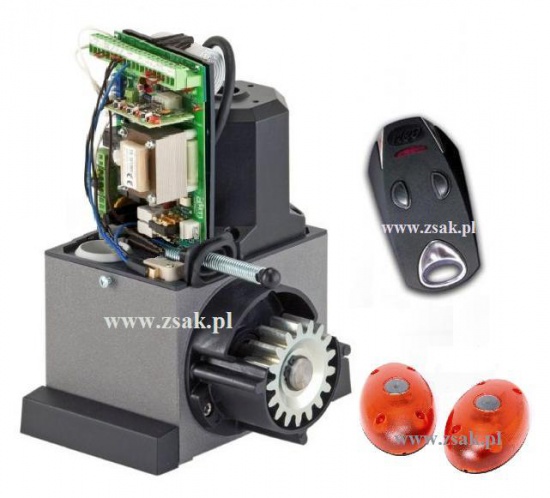

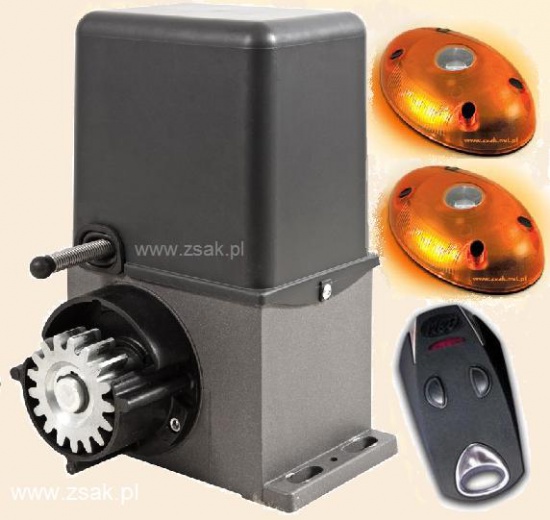

Elektromechaniczny zestaw ZSAK 01.600P przeznaczony jest do bram przesuwnych, użytkowanych przez klientów indywidualnych i małe firmy. Siłownik produkcji włoskiej oraz polska centrala sterująca posiadająca bardzo prosty interfejs użytkownika, znacznie upraszcza proces uruchomienia, dysponując jednocześnie zaawansowanymi rozwiązaniami funkcjonalnymi.

Zestaw ZSAK 01.600P jest trwały i skuteczny w działaniu!
Aluminiowy korpus zapewnia samoblokującej przekładni solidne oparcie w każdych warunkach, na długi czas. Smarowanie smarem stałym pozwala uniknąć dodatkowych zabiegów konserwacyjnych, a odblokowany kluczykiem mechanizm sprzęgła umożliwia ręczną obsługę bramy w przypadku braku zasilania. Mały, prosty napęd o niebywałych możliwościach! Do sterowania siłownika przeznaczony jest sterownik EASY B231, i odbiornik radiowy EasyRX umieszczone wewnątrz napędu. Mimo prostego interfejsu, centrala posiada zaawansowane algorytmy znane dotąd tylko w bardziej rozbudowanych urządzeniach automatyki.

•    maksymalny ciężar bramy do 600kg
•    zasilanie do 230V AC
•    korpus ze stopu aluminium
•    mechaniczne wyłączniki krańcowe
•    sprawdzona konstrukcja mechanizmu wysprzęglającego
•    łatwa w konfiguracji centrala sterująca produkcji polskiej
•    regulacje ograniczone do minimum dzięki 8 dedykowanym trybom pracy
•    testowanie fotokomórek przed ruchem bramy
•    miękki start i stop
•    płynna regulacja mocy siłowników
•    pamięć czasów resztkowych
•    w opcji karta sterowania radiowego

Parametry podstawowe siłownika:
•    obudowa aluminiowa z elementami z tworzywa sztucznego
•    zasilanie  - 230V AC, 50Hz
•    pobór prądu -     1,5A
•    moc silnika  -     350W
•    kondensator -     12,5µF
•    mechaniczne wyłączniki krańcowe
•    klasa ochrony - IP-55
•    zabezpieczenie termiczne -  +150°C
•    skok siłownika / prędkość przesuwu bramy - 10m/min
•    siła uciągu - 600N
•    prędkość obrotowa silnika - 1400obr./min
•    intensywność pracy -     25%/h (15cykli/h)
•    temperatura pracy (min./max.) -  -25°C / +55°C
•    waga -     7kg



Centrala sterująca EASY B231

Parametry podstawowe:
•    zasilanie - 230V AC, 50Hz
•    pobór mocy w stanie spoczynku - 8VA
•    temperatura pracy (min./max.) -  -20°C / +55°C
•    gabaryty zewnętrzne obudowy (szer. x głęb. x wys.) -  105x140x50mm
•    sposób montażu centrali sterującej -     wewnątrz obudowy napędu


Funkcjonalność:
•    interfejs użytkownika    zrealizowany w oparciu o potencjometry obrotowe, multiprzełącznik typu DIP-SWITCH i microswitch LEARN z diodą LED
•    możliwość wyłączenia wewnętrznego przerywacza lampy sygnalizacyjnej
•    funkcja autozamykania siłownika, w odpowiednim trybie pracy sterownika
•    funkcja foto-zamykania, z czasem opóźnienia 5 sekund, w odpowiednim trybie pracy
•    foto test (testowanie fotokomórek przed ruchem bramy)
•    tryby pracy fotokomórek zgodnie z ustawionym trybem pracy sterownika
•    funkcja nauki, dwa tryby (uproszczony, rozszerzony)
•    wstępne załączenie lampy sygnalizacyjnej, 5 sek. przed ruchem bramy
•    sterowanie radiowe poprzez dostępne na płycie złącze dla odbiornika radiowego
•    funkcja furtki
•    pełna siła przy starcie


Elementy wykonawcze
•    wyjście siłownika (napięcie / maksymalna moc / wbudowany kondensator / ilość) - 230V AC / 350W / brak / 1
•    elektroniczna regulacja mocy siłownika  przy pomocy potencjometru
•    przekaźnikowe wyjście lampy sygnalizacyjnej  230VAC, max.6A oraz typu OC, max. 24VDC/6W
•    wyjście zasilania peryferii (fotokomórki, itp.) - 24V DC, 0,5A
•    wyjście zasilania nadajników fotokomórek typu OC (patrz funkcja foto testu)
•    dodatkowe wyjście przekaźnikowe (bezpotencjałowe), 1A/30V AC/DC, pracujące w trybie bistabilnym lub mostabilnym o czasie załączenia 4 sek. ( np. elektrozaczep , dodatkowe oświetlenie)
•    wejścia wyłączników krańcowych LO i LC     typu NC
•    wejście zabezpieczjące EDGE typu NC
•    wejścia fotokomórki / liczba -  typu NC / 3
•    wejście ręcznego sterowania OPEN A, OPEN B, OPEN C     typu NO
•    wejście  sterowania ręcznego trybem STOP typu NC
•    regulacja czasu otwierania, zamykania oraz faz miękkiego startu i stopu max. 255 sek. (z dokładnością do 1 sek.)
•    funkcja nauki
•    regulacja czasu furtki    -  1sek. do 120sek. (przy pomocy potencjometru)


Zestaw ZSAK 01.600P nie jest wyposażony w zębatkę.
Zębatkę oraz wszelkiego rodzaju dodatkowe akcesoria jak lampa ostrzegawcza, dodatkowe fotokomórki czy piloty posiadam w ofercie i należy je zamówić dodatkowo, zgodnie z indywidualnymi potrzebami.
